类别

项目

单位

数据

尺寸参数

总长

mm

8710

总宽

mm

2150

总高

mm

3200

质量参数

乘坐人数（含驾驶员）

人

3

总质量

kg

7650

主要性能参数

工作平台额定载荷

kg

200

**大作业高度

m

25

**大作业高度时作业幅度

m

3.6

**大作业幅度

m

14.5

**大作业幅度时作业高度

m

5.36

支腿跨距

横向

mm

4900

纵向

mm

5190

臂架变幅时间

s

100

臂架回转速度

s/r

75

支腿收放时间

s

40

行驶参数

前悬

mm

1155

后悬

mm

2060

后伸

mm

1050/1600

轴距

mm

3815

**高行驶速度

Km/h

105

**小离地间隙

mm

195

接近角

.

23

离去角

.

12

底盘

五十铃QL1080BUKAY

发动机

五十铃柴油发动机，**大功率88KW，国六排放

驾驶室

单排座，可乘坐3人，驾驶室配置空调，方向助力

围板及走台板

不锈钢围栏及防滑走台板

取力系统

气动操作

工作平台

1500x700x1150

臂架形式

四节五边型工作臂，同步伸缩

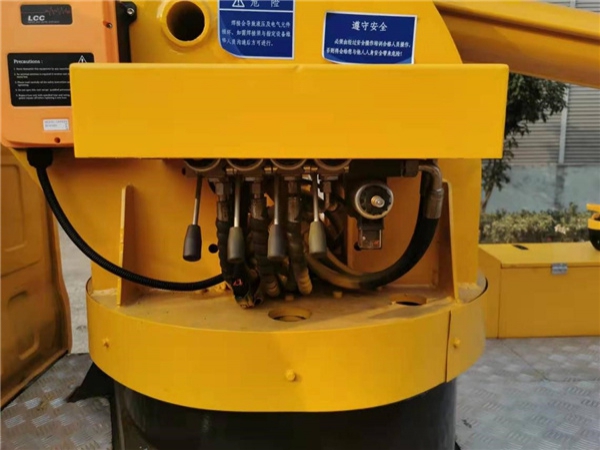

回转装置

360度连续回转

支腿

前V后H型，单独可调

操作

工作平台和地面遥控器电气操作

**系统

电液比例**系统，也可选装负载比例系统，实现双动作同步，实现无级调速

调平系统

液压自动调平
